產品介紹
系統概述：
動態橋梁是公路的重要組成部分，隨著交通運輸量大幅度提高，行車密度及車輛載重越來越 大，跨河橋梁和高架橋梁在交通工程中的重要性與日俱增。我們發現橋梁的混凝土開裂、剝落、衰變及鋼筋的銹蝕(管道灌漿不飽滿普遍存在)對橋梁的損害問題非常嚴重。橋梁安全監測系統是應用于橋梁施工期及運營期過程中，針對橋梁中存在的重大安全風險點，對應力、應變、撓度、位移、形變、洪水、上游降雨量等參數進行實時監測。系統采用無線自動組網、定期連續采樣，實時數據上傳與數據處理，實時了解橋梁的健康狀態，幫助檢測人員能快速定位橋梁主要危險源，及時對橋梁安全性作出準確評估，預防事故的發生，避免人員傷亡，減輕經濟損失。
參考規范：
JT∕T 1037-2022 《公路橋梁結構監測技術規范》
GB 50982-2014 《建筑與橋梁結構監測技術規范》
CJJ∕T 233-2015 《城市橋梁檢測與評定技術規范》
監測系統特點：
?智能采集：采集頻率根據5s-24h 需求設定，保證數據連續性。
?數據傳輸：4G 和RS485 通訊，支持數據本地化部署。
?遠程控制：4G 信號無線上傳，“工程安全監測預警云平臺”可實現遠程控制升級。
?三級預警：短信、電話、郵件、微信小程序等多種預警方式靈活選擇。
系統設備配置：
序號 | 監測項目 | 產品名稱 |
1 | 橋梁撓度 | GNSS |
2 | 溫濕度及風速風向 | 風速風向溫濕度計 |
3 | 橋梁振動 | 無線加速度計 |
4 | 橋梁傾斜 | 無線傾角計 |
5 | 橋梁應變 | 應變計 |
6 | 數據采集 | 智能采集儀 |
7 | 供電方式 | 市電或太陽能 |
8 | 實時數據展示 | 云平臺 |

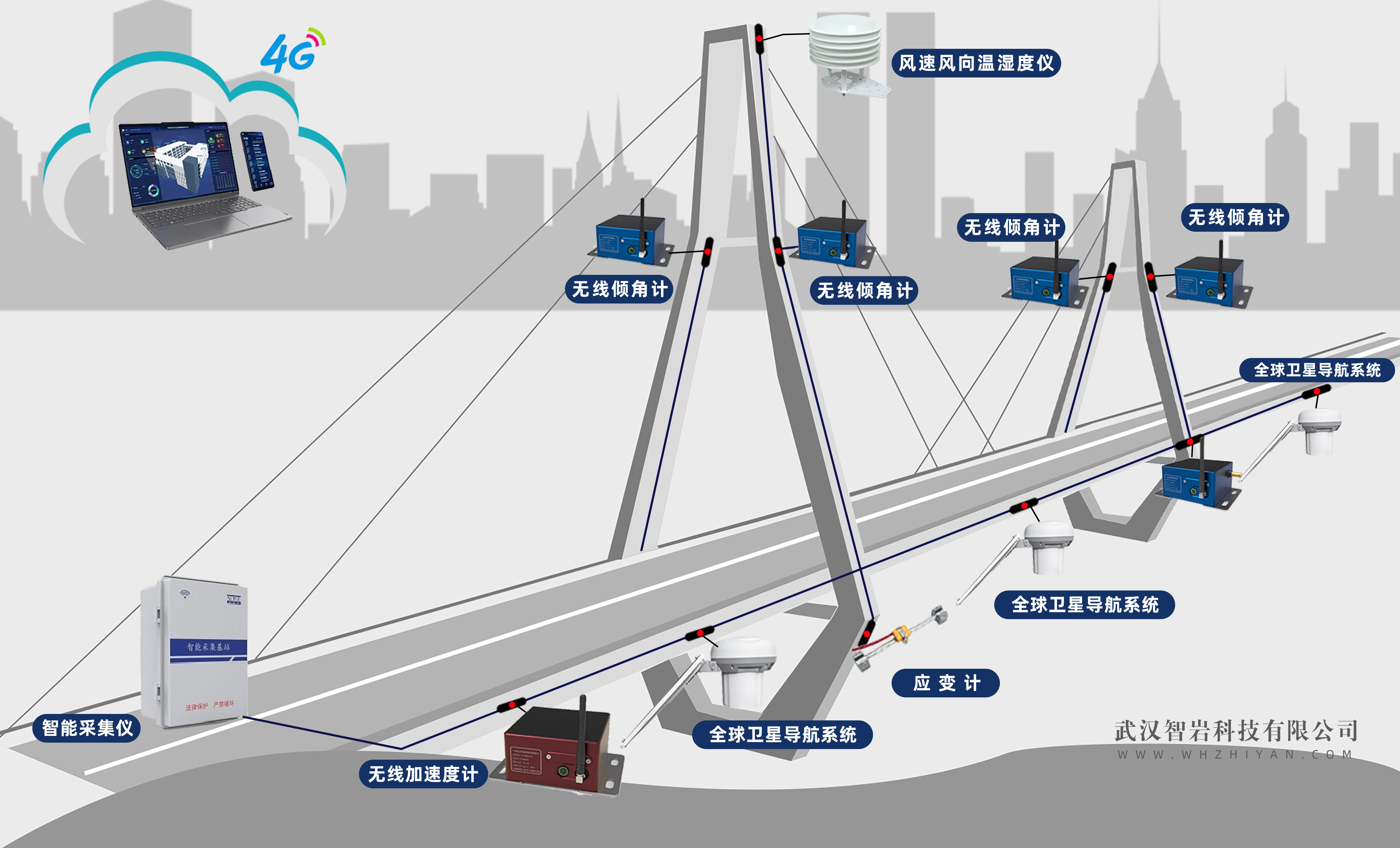

監測示意圖：
