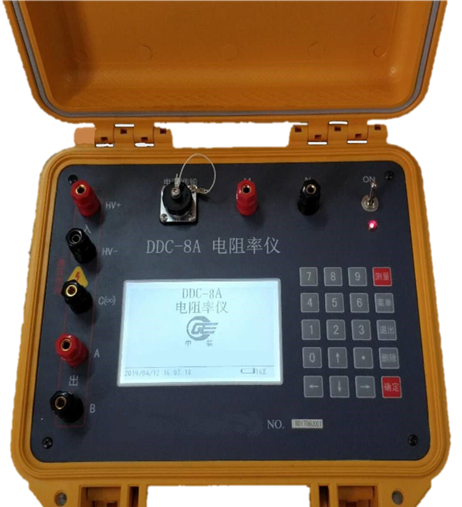

產品介紹
DDC-8A電阻率儀是在DDC/DZD系列電法儀器基礎上，采用32位高速ARM單片機與高精度24位A/D等先進技術研制的新一代直流電阻率法儀器，可廣泛應用于尋找地下水、各類構筑物基礎場地評價等水文地質、工程地質勘察領域，亦可用于金屬與非金屬礦產資源勘探。
主要功能與特點
1. 輕便靈活── 集大功率發射、高精度接收功能于一體，體積小、重量輕；儀器面板設有“無窮遠”極，無需手動切換即可自動測量ρSA和ρSB。
2. 大功率供電、高精度測量── 供電功率1000V×5A、電壓通道測量范圍±32V。采用模擬與數字多級高精準濾波等先進技術，保證1uV電位重復測量精度，確保儀器能在地電條件復雜區域獲得高質量原始數據。
3. 全中文操作--全中文實時操作系統，可快捷完成參數設置、數據顯示與存儲等操作。
4. 超大存儲--支持通過USB2.0接口導入或?qū)С龈黝?lèi)數據；采用32G 高速SD卡,可存儲上千萬組成果數據，掉電亦不丟失。
5. 保護完善--接收部分有瞬間過壓輸入保護功能，發射部分有過壓、過流及AB開路保護功能，以及直流高壓反接保護等功能。
配置清單
序號 | 產 品 名 稱 | 型 號 | 單位 | 數量 | 備注 |
1 | 電阻率儀 | DDC-8A | 臺 | 1 |
|
2 | 儀器運輸包裝箱 |
| 個 | 1 |
|
3 | 專用供電線 | DF-56 | 米 | 1000 | 用于常規電法AB極供電和MN極接收線 |
4 | 繞線架 |
| 個 | 3 |
|
5 | 90V電池箱 | DCX-3 | 個 | 2 | 不含電池 |
6 | 電法數據處理軟件系統 |
| 份 | 1 |
|
主要技術指標
接收部分 | 發射部分 | 其他部分 |
測量電壓范圍：±32V（24位A/D）； 測量電壓分辨率：1uV； 測量電壓精度：電壓＞3mV時精度≤0.5%， 電壓≤1mV時精度±1uV； 電流測量范圍：0 -5000 mA（24位A/D）； 測量電流分辨率：1uA； 測量電流精度：當Ip≥10mA時，≤0.3%； 輸入阻抗：≥50MΩ； 對50Hz工頻干擾壓制：＞80dB； SP補償：±2000mV | 最大供電電壓: 1000V； 最大供電電流:5A； 最大輸出功率: 5000 W； 正供時間：0.5-60s； 停供時間：0.5-60s； 具有過壓過流保護 | 處理器：ARM Cortex-M4處理器； 顯示：4.5寸字符型液晶； 存儲容量：32G可選； 數據傳輸：USB2.0高速傳輸； 電池容量：16.8V 12.5Ah，可連續工作35小時； 電源接口：外接12V電池或適配器工作； 防水等級：IP66； 工作溫度：-10-+50℃； 外形尺寸：250 x 225 x 132 mm； 重量：3kg |
應用實例

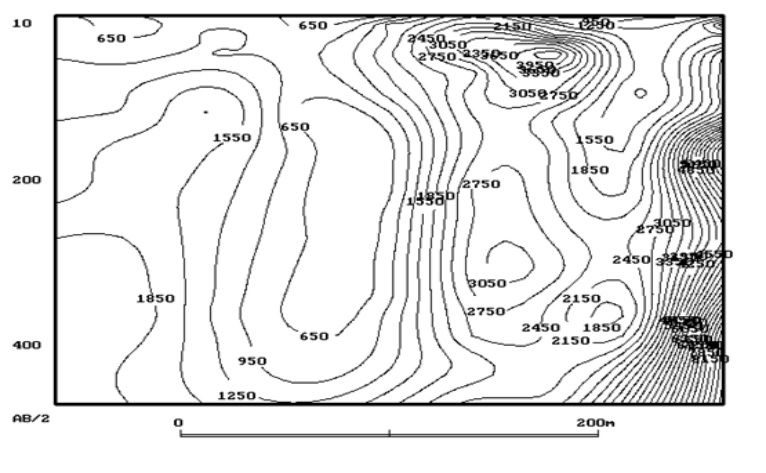

天津某銅礦剖面27-59號點之間視電阻率斷面等值線圖
