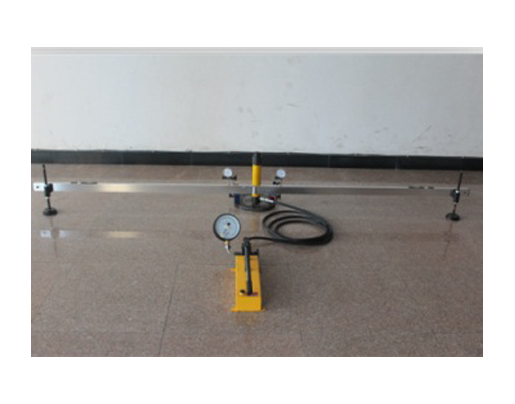

K30平板載荷儀適用于粗、細粒土和土填壓實后的路基，基層等地基系數的測試，也可用于計算均勻地基土的變形模量。

一、技術參數

1、載荷板直徑：300mm

2、千斤頂加載能量范圍：0—10t

3、千斤頂行程：120mm

4、測橋跨度：3000mm

5、壓力測試范圍：0—2.5MPa

6、移位測試范圍：0—10mm

二、基本構造

平板載荷儀由加載系統，測橋等組成

1、加載系統：

由載荷板、千斤頂、手動油泵、高壓油管等組成。載荷直徑為300mm，千斤頂?shù)淖畲笸屏?0t，行程120mm，升降桿起升高度100mm，壓力表的額定壓力為2.5MPa、精度等級為0.4級。

2、測橋：由支坐，橫梁和百分表支架等組成，橫梁可沿支座立柱升降，以調整高度。
