檢測項目：福建省某水庫大壩滲漏點探測

檢測時間：2023年10月11日

檢測地點：福建省

使用設備：BD-GPR-100探地雷達，天線中心頻率100MHz

設備生產單位：武漢智巖科技有限公司

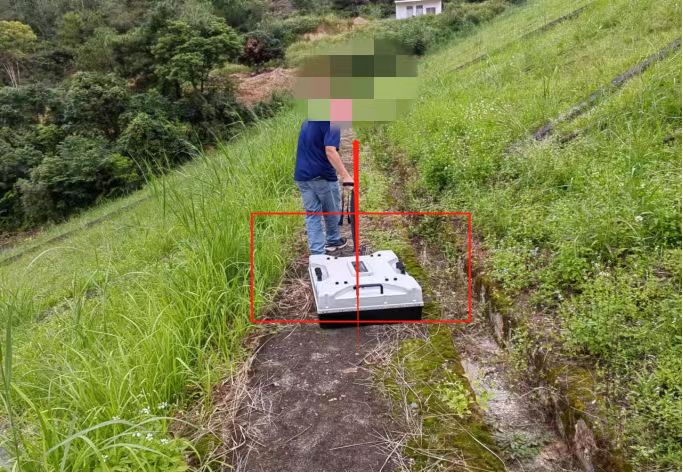

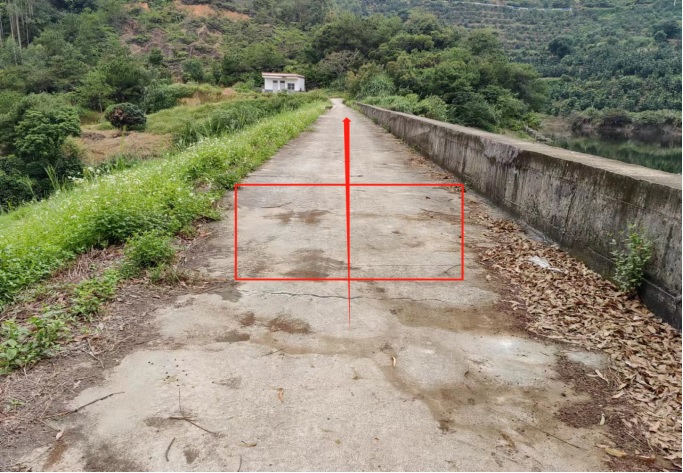

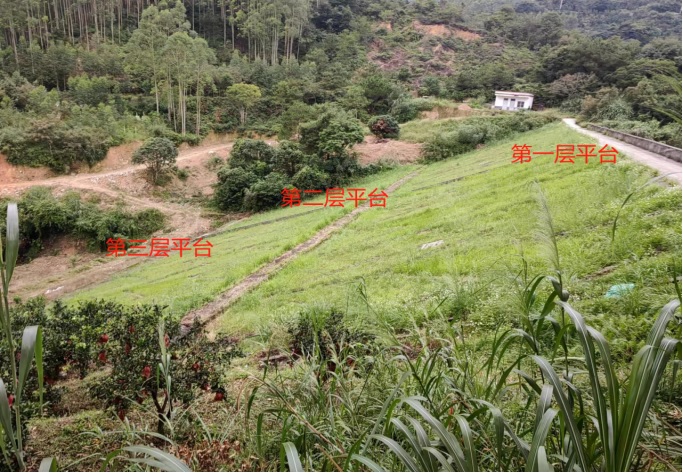

1. 現場照片

2. 現場介紹

水庫于19**年3月建成，總庫容***萬m3。除險加固主要項目：大壩單管高壓旋噴防滲墻、壩頂鋪設砼路面及新建防浪墻、迎水坡上部砼預制塊護坡、背水坡骨架草皮護坡及增設排水溝和臺階、溢洪道側墻加固加高及底板混凝土護砌、新建人行橋、輸水涵洞套管及臥管維修、增設水雨情觀測設施、新建管理房、修繕防汛路等。工程于20**年3月開工，20**年元月完工。

3. 大壩檢測情況

第一層平臺：

數據圖像：（介電常數：16）

數據對應文件名稱：第一層-512-4-003；

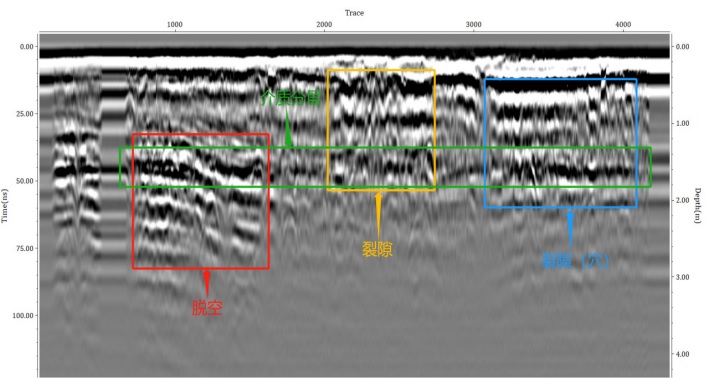

說明：根據第一層檢測數據圖像分析可得，紅色方框標注區域為一段脫空區，水平方向上從760道—1600道之間，黃色方框標注區域為一段淺層的裂隙，深度在1m以內，藍色方框標注區域為一段裂隙（穴），深度在1.5m以內，綠色方框標注區域有介質分層情況，同相軸方向呈連續狀態。

第二層：

數據圖像：

數據對應文件名稱：第二層平臺-384-2.5-第二趟；

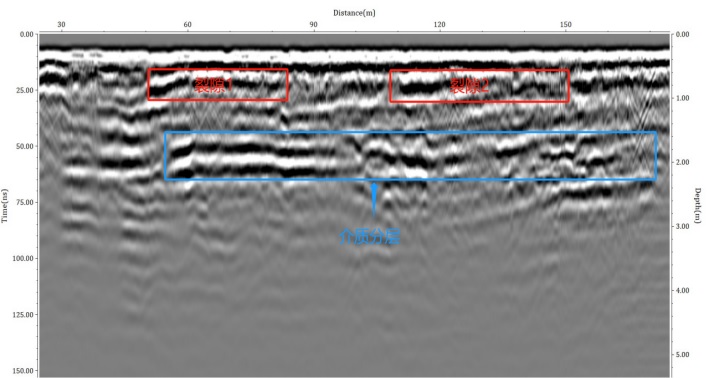

說明：根據第二層檢測數據分析可知，藍色標注區域為一段縱深為1.8m左右的介質分層，整體同相軸方向較為連續，中間有一些起伏是正?，F象。兩處紅色標注區域分別為兩段淺層的裂隙，裂隙1水平方向為1700道-2730道，裂隙2水平方向為3680道-4282道。

第三層：

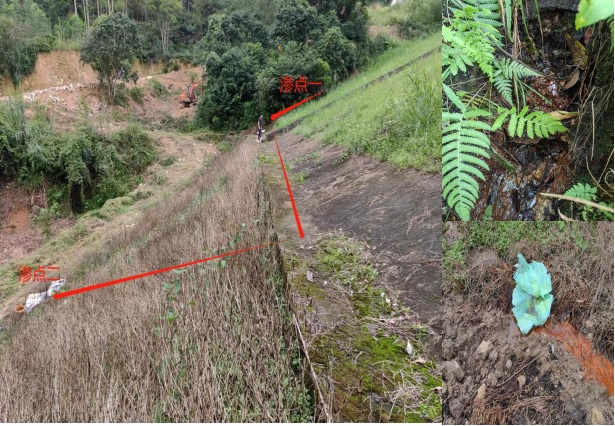

第三層共有兩個滲水點，滲點一于第二層平臺和第三層平臺之間的邊坡處，滲點二位于第三層平臺以下邊坡某處，第三層平臺整體長度50m左右。

數據圖像：第一段（由于樓梯阻礙，分為兩段進行測量，其中第一段的長度為15m左右，第二段的長度為35m左右）

數據對應文件名稱：第三層-第一段-512-2.5-002；

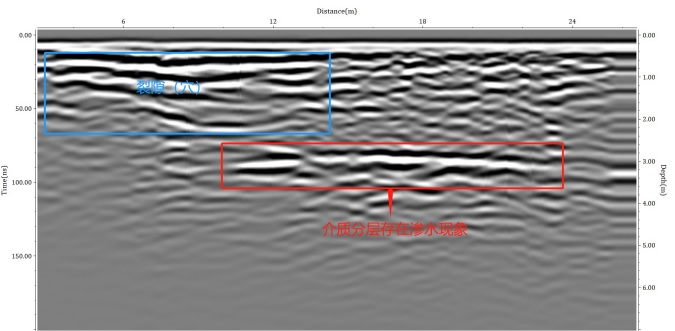

說明：根據第三層平臺檢測數據分析可知，紅色標注區域為一段介質分層，縱深在3m左右，在分析反射波波型得到，此段反射波振幅較大，由此得出此段介質分層存在滲水現象。藍色標注區域為一段淺層的裂隙（穴）。

數據圖像：第二段

數據對應文件名稱：第三層-第二段-512-2.5-001；

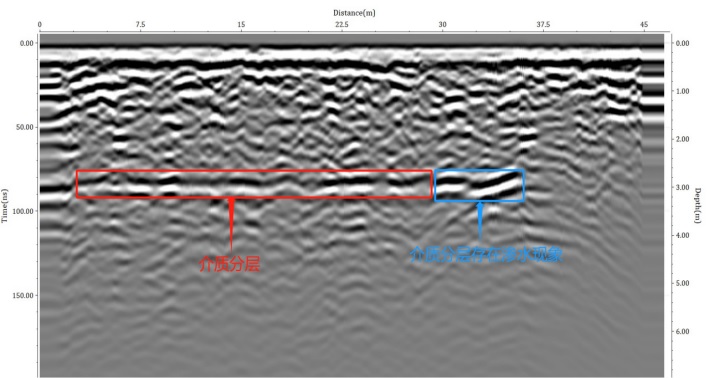

說明：根據第三層平臺第二段檢測數據可知，紅色標注區域為一段介質分層區域，與第三層第一段呈連續狀態，此段介質分層在分析反射波振幅后可知富水情況不明顯，但是藍色標注區域在分析反射波振幅后與紅色區域有很大區別，藍色段振幅相對較大，所以分析藍色區域段存在滲漏現象。
