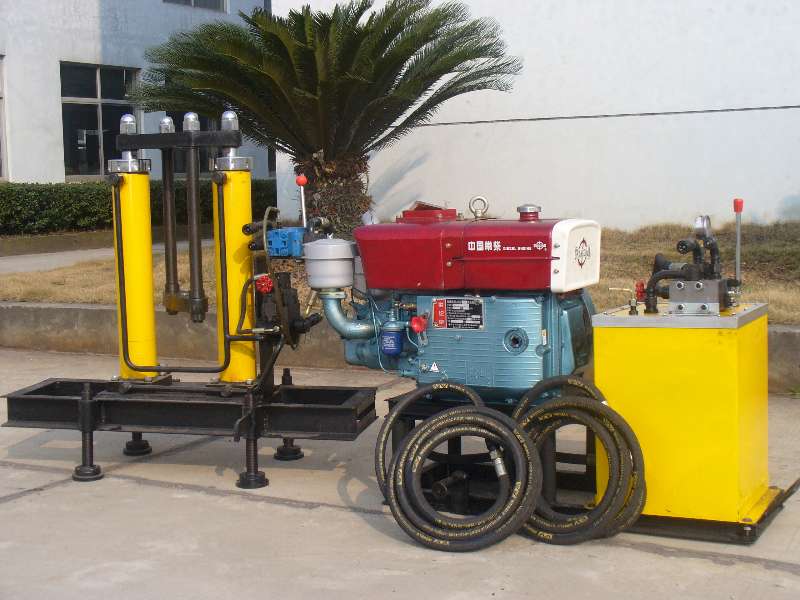

貫入設備參數

1、結構型式：散裝型、叉形車?yán)\(yùn)
2、反力：地錨反力、液壓下錨器自動下錨，錨徑≥300㎜
3、卡桿形式：插板式
4、油缸：缸徑110㎜、活塞桿徑50㎜
5. 額定貫入力200KN、起拔力220KN、貫入速度1.2m/min
6、工作油液：夏季46#液壓油、冬季32#液壓油
7、動力：SR1100柴油機
8、探桿：高強度45MnMoBo鋼管

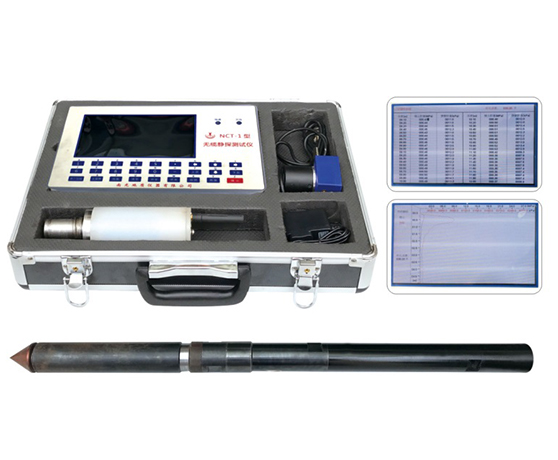

無線NCT簡介

NCT型無纜靜力觸探系統采納先進的無線電傳遞技術,在傳統有線的靜力觸探試驗的探頭上部和數據記錄儀內加裝簡易的無線信號發送和接收器件。測試時無需長長的電纜,及將電纜在每根探桿中貫連,便可實現靜探測試數據實時顯示、記錄、儲存。經過兩年多的研制和實踐,該技術性能穩定、測試數據可靠、操作簡便、效率高,已推向現場勘探應用效果明顯。

特點

●適應范圍:.適用目前觸探各規格型號靜力觸探機(車) , 貫入方法同樣。
●采用探頭:雙橋、孔壓多用探頭，電測十字板探頭皆同樣適用。僅在各種探頭上部裝接無線傳遞器件和供電鋰電池等。
●記錄儀表:跟靜探微機測試方法相同,一樣實時顯示、 記錄、儲存。且無纜靜探微機頁面刷新更快精度更準確。無纜記錄儀無需貫入電纜接入、深度信號亦無需連線接入記錄儀。
●觸探探桿:探桿直徑大小、長度、連接螺紋一樣。 桿內因無長電纜貫串,各根可獨立,任意互換連接。探頭輸出無線電信號,僅在每根獨立探桿內加裝接觸式單線導件。
●NCT功耗: NCT無纜靜探系統采用充電式大功率鋰電池為電源,鋰電直接安裝在探頭上部及記錄儀內,電源裝置具有開關自鎖,電存量顯示與可充電功能,充足電后,靜探連續作業可達20小時以上。

無線探頭技術參數

●無纜探頭貫入深度:地下120m內

●貫入點與記錄儀距離:野外100m

●無纜探頭防水性能:耐水壓20Kg/cm2
●環境工作溫度: -10°C -+45°C
●額定過載能力: 120%RL
