產品介紹
主要用途
1.鉆孔灌注樁成孔孔徑、垂直度、垮塌擴縮徑位置和傾斜方位檢測；
2.地下連續墻槽寬、垂直度、垮塌擴縮徑位置和傾斜方位檢測；
3.沉渣厚度檢測；
4.支盤樁、擴底樁擴孔效果檢測；
5.根據實測結果指導現場施工，優化施工工藝流程，提高施工質量和效率。
遵循規范
《建筑樁基技術規范 JGJ 94-2008》
《公路橋涵施工技術規范 JTG/T F50-2011》
《建筑地基基礎工程施工質量驗收規范 GB 50202-2002》
《鉆孔灌注樁成孔、地下連續墻成槽檢測技術規程 DB/T29-112-2010（天津）》
《鉆孔灌注樁成孔、地下連續墻成槽質量檢測技術規程 DGJ 32TJ117-2011（江蘇）》
工作原理

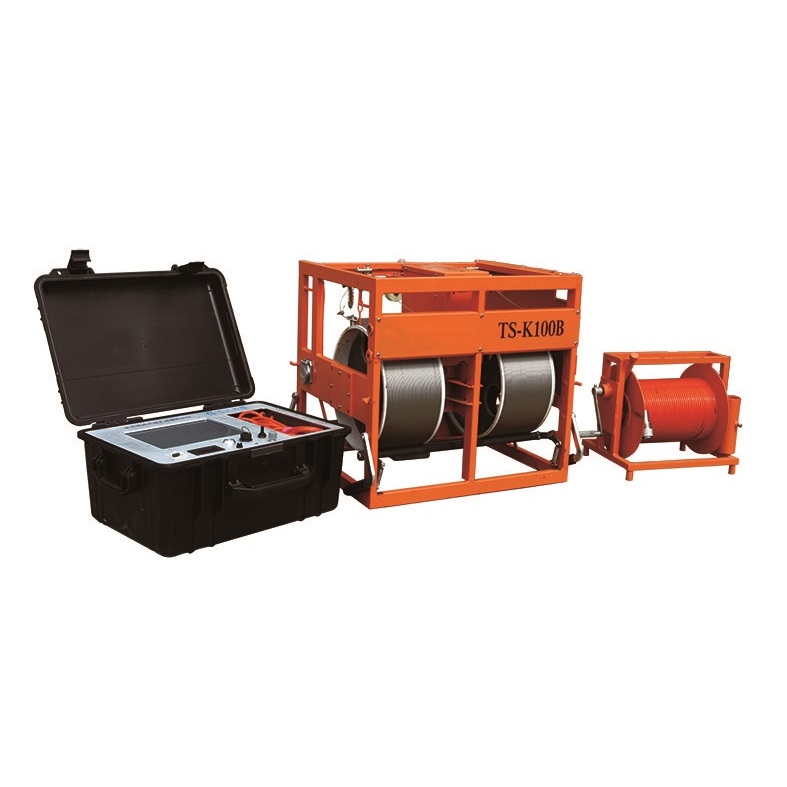

TS-K100DC(B)多功能型超聲成孔成槽檢測儀由主機控制箱、孔徑沉渣一體探頭、探頭升降數控絞車和電纜絞車組成?？讖匠猎惑w探頭和深度測量裝置集成在數控絞車上，探頭由兩根鋼絲繩牽引上升或下降。電纜絞車一頭連接在探頭上，另一頭通過信號連接線與控制箱信號接口連接；數控絞車通過絞車控制電纜與控制箱電機控制接口線連接。整套系統在主機的控制下進行探頭升降、信號采集和深度測量等工作。
孔徑槽寬檢測采用超聲波反射測距法：超聲探頭在提升裝置的控制下從孔口勻速下降，深度測量裝置測取探頭下放的深度并傳到主機，主機根據設定的時間間隔控制超聲發射探頭發射超聲波并同步啟動計時，主機根據設定的采樣延時和采樣率啟動高速高精度信號采集器采集超聲信號。由于泥漿的聲阻抗遠小于土層（或巖石）介質的聲阻抗，超聲波幾乎從孔壁產生全反射，反射波經過泥漿傳播后被接收換能器接收，反射波到達的時間即為超聲波在孔內泥漿中的傳播時間，通過傳播時間計算超聲換能器與孔壁的距離，從而計算該截面的孔徑值和垂直度。超聲波速可在孔口護筒內校準。
沉渣厚度檢測采用探針壓力測試法：沉渣探頭下放到孔槽底時，電機自動停止下放探頭，主機讀取探頭狀態，當探頭傾斜超過一定范圍時提示調整探頭位置直至探頭近似直立。主機控制探針緩慢伸出，同時測定探針?biāo)軌毫Α⑻筋^傾斜角度與探針伸出長度曲線，當探針抵達孔底硬巖時，探針?biāo)軌毫ν蝗辉龃螅筋^開始傾斜，據此判定沉渣厚度。
技術特點
1. 強弱電分別供電，增強系統穩定性。主機和探頭通過高能可充電鋰電池供電，數控絞車通過AC220V供電，交流供電具有完善的交流穩壓和保護設計，輸入電壓在AC140V~260V波動均可正常工作；
2. 整套系統實現全數字化。整個測試過程和探頭升降系統完全實現軟件自動控制，實測數據和測試結果實現數字化顯示、存儲和打印輸出；
3. 現場直接打印輸出。主機可與多種型號的激光打印機直連，實現現場結果打印輸出；
4. 主機系統穩定可靠。主機采用低功耗嵌入式系統設計，軟件系統基于Linux設計，系統穩定可靠；
5. 中斷續測功能：主機通過高能鋰電池供電，當AC220V電力中斷時主機不受影響，通電后可繼續往下測試，保證測試數據不丟失；
6. 系統電磁兼容性好。整套系統充分考慮現場復雜的電磁環境，從電源供應到信號處理等各個環節均做了冗余性設計和獨特的信號處理，確保系統穩定可靠和測試結果準確；
7. 探頭升降系統穩定性好。探頭由雙承重鋼絲繩各自獨立懸掛，同步工作，保證探頭運行過程平穩，不旋轉，不打攪。上限位器保證鋼絲繩提升至頂不拉斷，下限位器保證探頭下放至孔底不纏繞；
8. 超聲探頭盲區小，功率大，四個通道信號各自獨立設置，適應能力強。探頭最小探測距離225mm，最大探測距離3600mm，對應孔徑檢測范圍450mm～7200mm。最大泥漿比重可達1.3g/cm3 ，適合幾乎所有工程成孔成槽的檢測；
9. 系統具有自校準功能。根據孔口孔徑值或槽口寬度值，自動對測試系統聲速進行校準，保證測試結果準確可靠；

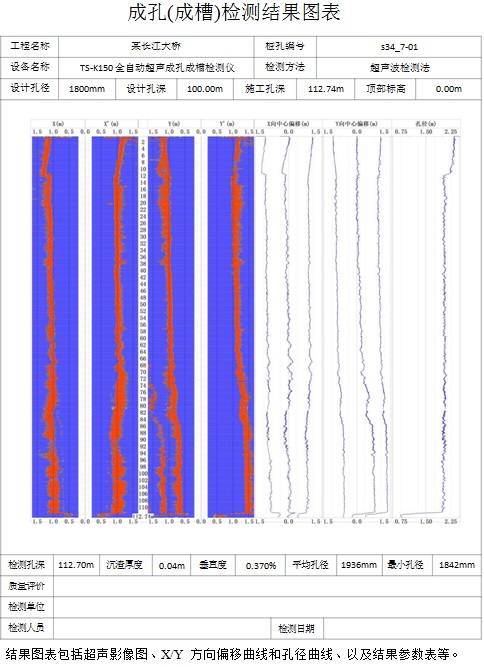

10. 分析軟件功能強大，輸出結果內容豐富。上位機分析軟件可對測試結果進行顯示、編輯、打印輸出影像圖和結果圖表,可自動判定孔壁位置。輸出結果有彩色（或灰度）影像圖、X-X’和Y-Y’偏離曲線圖、孔徑曲線圖和沉渣曲線圖，全孔各深度測點測距、孔徑、垂直度數表等。
11.探頭全部功能完美集成：探頭完美集成了超聲孔徑垂直度檢測換能器和沉渣厚度檢測裝置，一次測試，完成全部參數的檢測，同步實現孔徑、孔斜和沉渣厚度檢測。
12. 沉渣檢測雙參數控制，確保結果準確可靠：探頭內置傾角傳感器和壓力傳感器，傾角傳感器控制探頭狀態，壓力傳感器控制探針受力，雙參數共同判定沉渣厚度，提高準確度。
性能指標
一體式主機控制箱 | |||||
供電系統 | 數控絞車AC140V～260V，50Hz供電；主機探頭高能鋰電池供電，充6小時可連續工作48小時 | 操控方式 | 觸摸屏或鼠標 | ||
顯示方式 | 12.1寸真彩高亮液晶顯示屏，顯示精度1280×768，背光可調 | 處理器 | 高性能低功耗嵌入式雙核處理器 | ||
存儲器 | 32G TF存儲卡 | 操作系統 | Linux操作系統 | ||
數據接口 | USB2.0接口，接U盤直拷數據，或接激光打印機直接打印輸出 | ||||
控制功能 | 控制探頭上升、下降，加速、減速，超聲信號發射接收，沉渣探頭工作停止等 | ||||
記錄方式 | 全數字式 | 聲速校準 | 有 | ||
外型尺寸 | 580mm×440mm×290mm | 質量(KG) | 25KG | ||
工作溫度 | -20℃～50℃ | 濕度 | 0～90% | ||
一體式孔徑沉渣探頭 | |||||
水平測試方向 | “十”字形四個方向，兩個剖面 | 供電模式 | 控制箱供電 | ||
檢測孔徑槽寬 | Φ450mm～Φ7200mm | 水平精度 | ≤0.2%FS | ||
超聲信號頻率 | 90KHz | 超聲功率 | ≥8W | ||
檢測沉渣厚度 | 0～250mm | 沉渣精度 | ≤1mm | ||
泥漿要求 | 重度≤13kN/m3，粘度≤25S，含砂量≤4% | ||||
輸出剖面 | 成孔XX’+ YY’；成槽XX’、YY’、XX’+ Y或XX’+ Y’可選 | ||||
外型尺寸 | 130mm×130mm×370mm | 質量 | 22KG | ||
探頭升降數控絞車 | |||||
絞車類型 | 全自動型 | 絞車供電 | AC140V～260V | ||
升降速度 | 0～10m/min連續可調 | 深度分辨率 | ≤0.9mm，深度誤差≤0.2% | ||
孔口孔底自停 | 有 | 檢測深度 | 標配 100m，可定制 | ||
外型尺寸 | 650×550×700mm | 質量 | 60KG | ||
電動絞車 | |||||
絞車類型 | 標配手動，可定制電動型 | 電纜長度 | 標配100m，可定制 | ||
外型尺寸 | 400×300×360mm | 質量 | 14kg | ||
配置清單
序號 | 儀器名稱 | 單位 | 數量 | 備注 |
1 | 主機控制箱 | 臺 | 1 |
|
2 | 多功能超聲探頭 | 個 | 1 |
|
3 | 數控升降絞車 | 組 | 1 |
|
4 | 電纜絞車 | 組 | 1 |
|
5 | 軟件U盤 | 個 | 1 | 含分析軟件 |
6 | 升降絞車防護罩 | 根 | 1 |
|
7 | 吊索 | 根 | 2 |
|
8 | 備用件 | 瓶 | 1 | 密封圈、保險絲、鋼絲繩配件、潤滑油 |
9 | 高絕緣真空硅脂 | 盒 | 1 |
|
10 | 輪式托架 | 個 | 1 |
|
11 | 合格證 | 份 | 1 |
|
12 | 說明書 | 本 | 1 |
|
軟件界面

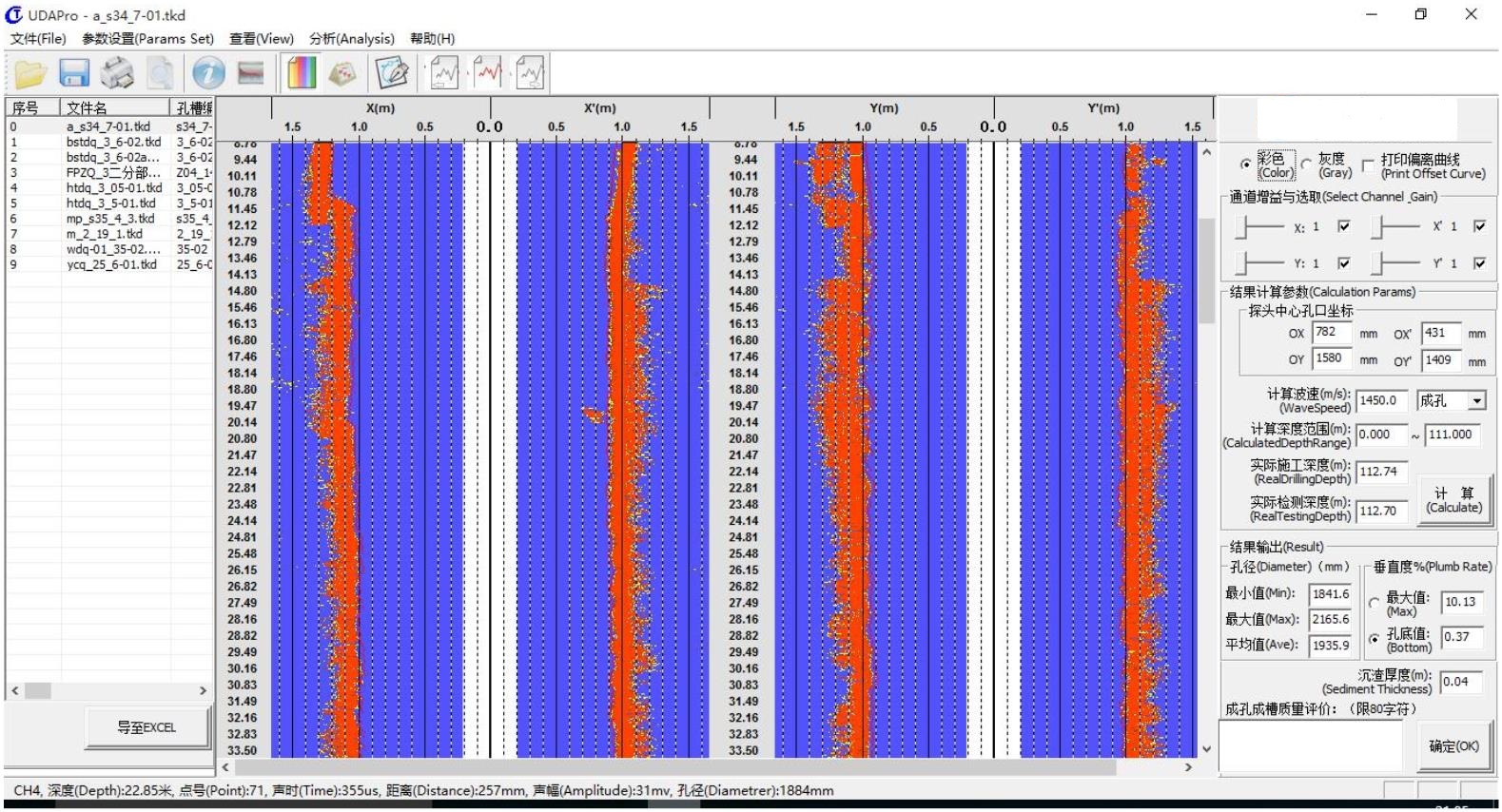

分析軟件主界面

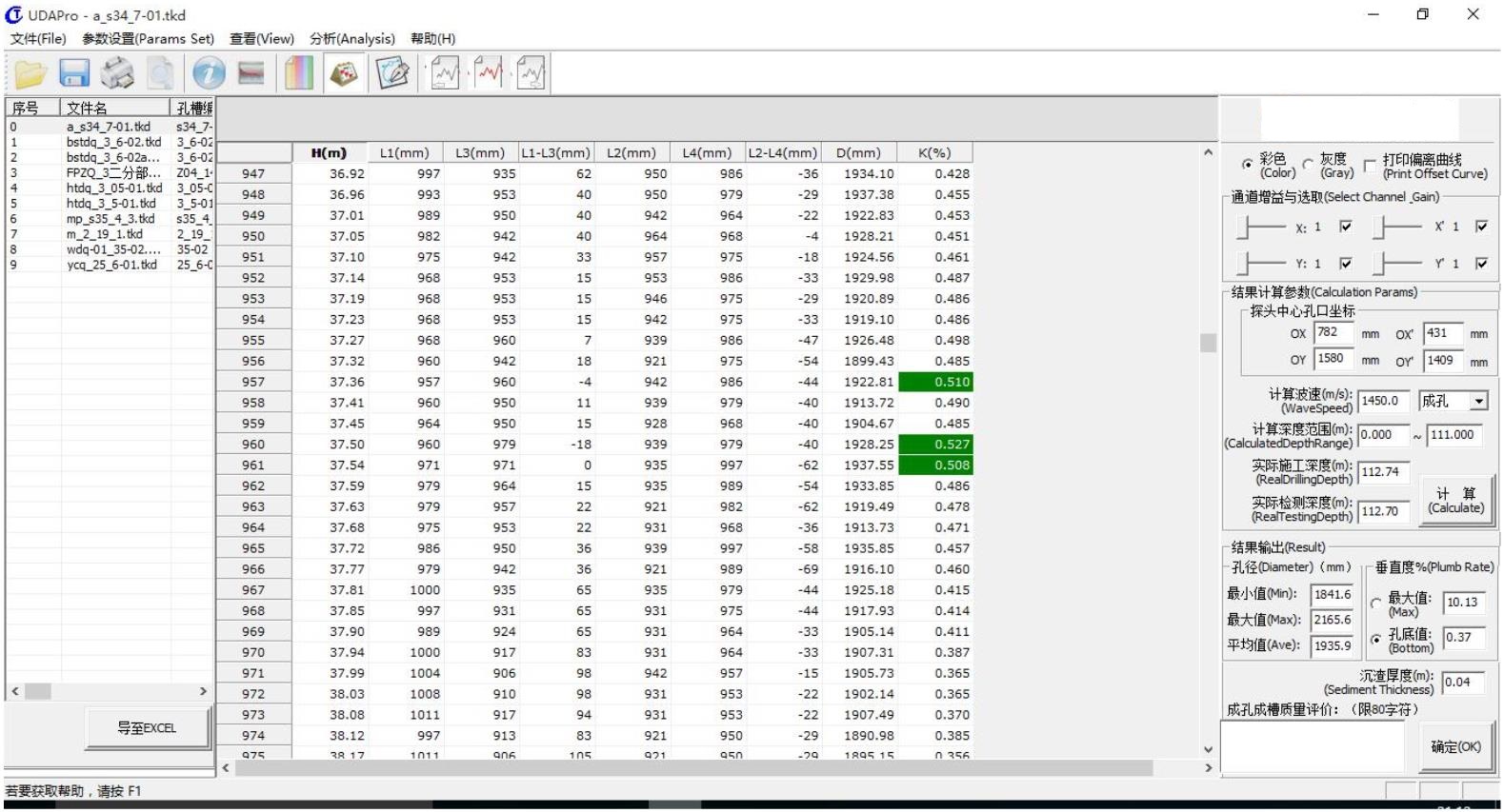

結果數表瀏覽界面
在結果數表瀏覽界面可以查看所有深度測點的實測結果（四壁間距、偏移值、孔徑和垂直度），

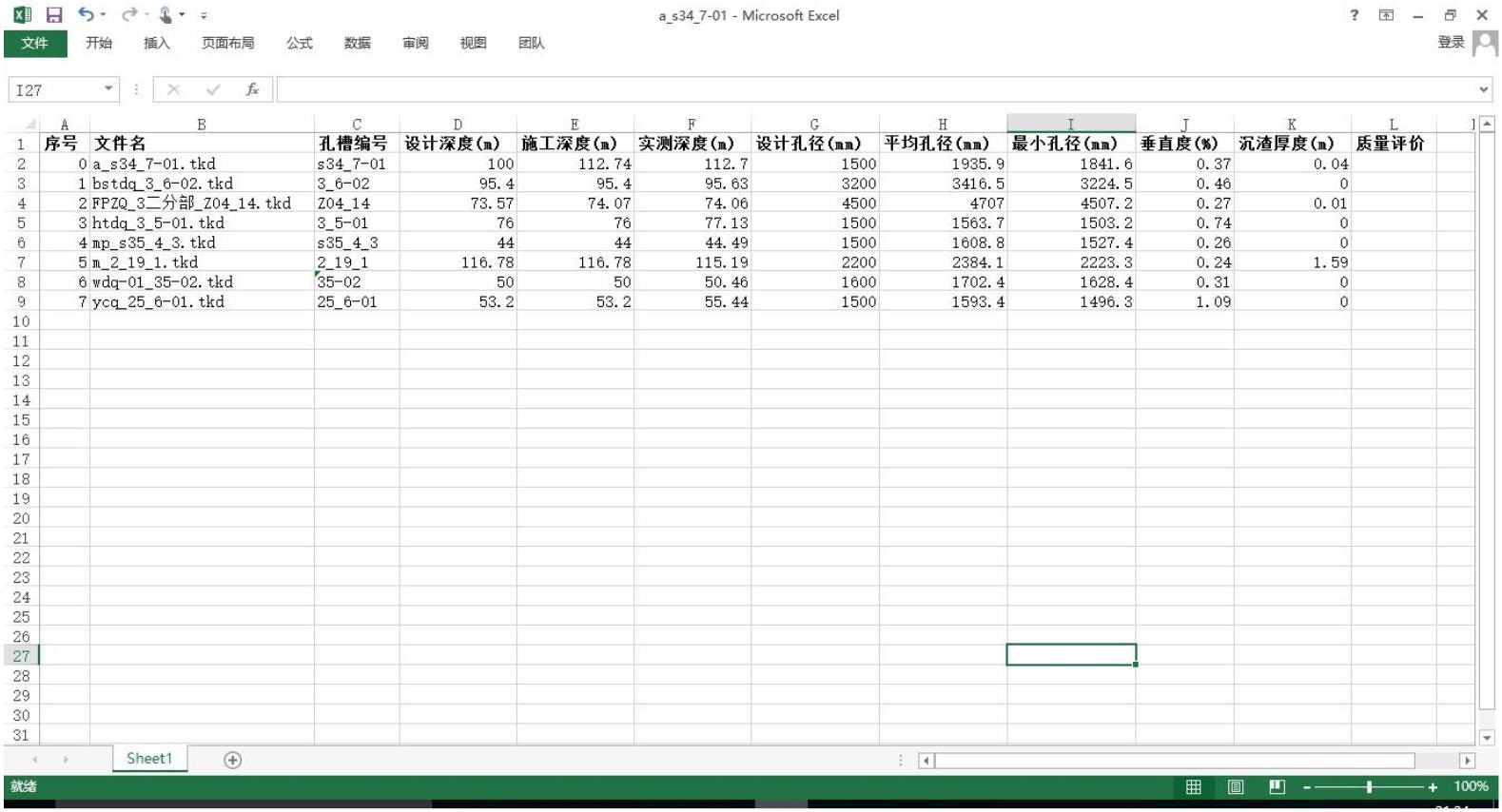

孔徑和垂直度異常值突出顯示，亦可直接在此處修改誤判值?？蓪⒋藬?shù)表導出到Excel 數表中。
當前工地所有鉆孔測試結果管理功能，便于結果統計分析、查看和輸出，所有結果均可導出到Excel表格。

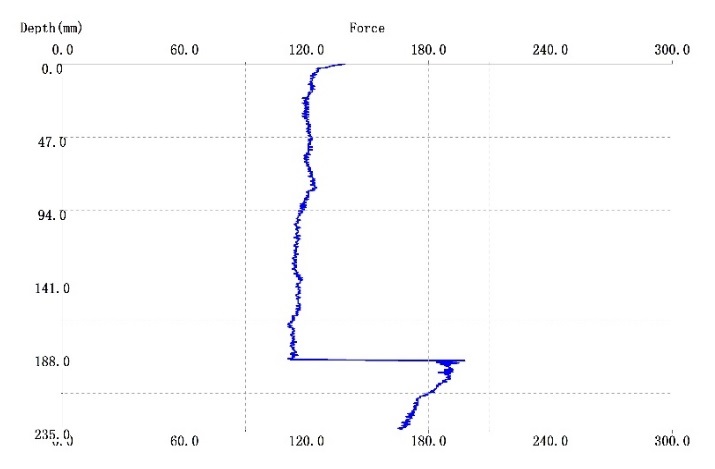

沉渣厚度實測曲線
（188mm處曲線的壓力值和角度值突變，即為沉渣底部，沉渣厚度188mm）
