產品介紹
技術特點
1、無線模式操作，無線傳輸距離可達50米，減輕現場測試強度，有效保障安全性
2、配備便捷式大功率超磁聲波發射震源，測試信號更佳
3、采樣精度高，16位A/D，采樣間隔可達1μs，采樣率最高可達1000KHz
4、整套系統全防水設計，適用于隧道，基坑等多種高濕度高溫度惡劣環境
符合
《錨桿噴射混凝土支護技術規范》（GB50086-2001）
《水電水利工程物探規程》（DL/T 5010-2005）
《錨桿錨固質量無損檢測技術規程》（JGJ/T 182-2009）
《水電水利工程錨桿無損檢測規程 》（DL/T 5424-2009）
性能指標

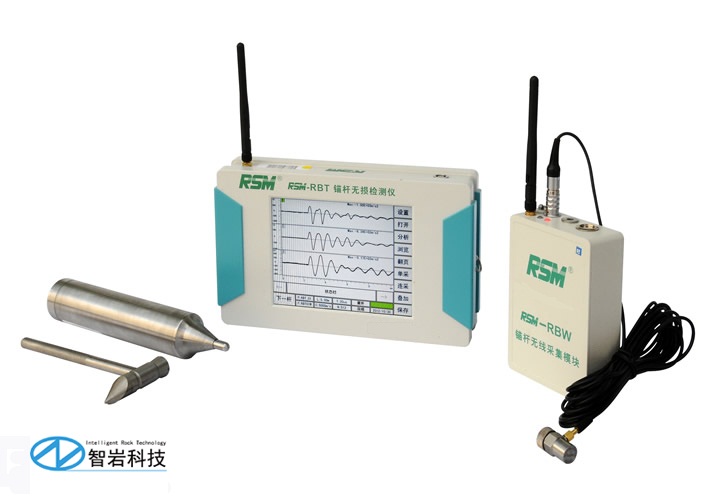

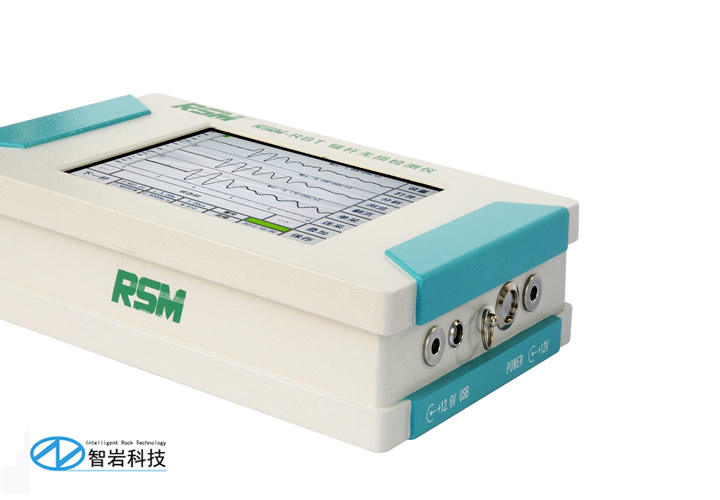

RSM-RBT 錨桿無損檢測儀 | RSM-RBW 無線采集模塊 | ||
顯示方式 | 6.5真彩液晶顯示屏（背光可調） | 供電模式 | 內置鋰電池 |
存儲模式 | 電子硬盤 | 體積 | 14×9.5×4.2(cm) |
存儲量 | 10萬根數據 | 重量 | 0.5kg |
主控系統 | 內置工控機 | 工作溫度 | -20~70℃ |
采樣間隔 | 1.0us~2000us | 傳輸模式 | 無線傳輸 |
采樣頻率 | 5kHz-1MHz | 傳輸距離 | 100米 |
記錄長度 | 0.5k、1k、2k、4k (可選) | 傳輸速率 | 115200bit/s |
A/D轉換精度 | 16位 | RSM-RBR超磁致伸縮聲波震源 | |
采集器帶寬 | 10Hz-50kHz(頻帶寬度) | 供電模式 | 內置鋰電池 |
接受靈敏度 | ≤30uv | 體積 | Ф4.5×27.8cm |
數據傳輸模式 | U盤 | 重量 | 1.0kg |
工作溫度 | -20~70℃ | 工作溫度 | -20~70℃ |
供電模式 | 內置鋰電池 | 最大瞬間功率 | 20kw |
體積 | 23.5×14×4.2(cm) | 工作電壓 | 12V |
重量 | 3kg | 連續發射間隔時間 | 0.2s |
標準配置
序號 | 名 稱 | 數 量 | 規格型號 |
1 | 錨桿無損檢測儀 | 1 | RSM-RBT |
2 | 錨桿加速度計連接電纜 | 1 | 5m |
3 | 小手錘（錨桿專用） | 1 |
|
4 | 黃色手提箱 | 1 |
|
5 | 電源充電器 | 1 | 12.6V 3A |
6 | USB數據傳輸線 | 1 |
|
7 | 儀器背帶 | 1 |
|
8 | U盤 | 1 |
|
9 | 錨桿壓電型加速度傳感器 | 1 | LCO159 |
